Der letzte Stand des Modells

zeichnung 09.02-model (02-model, 24 KB)

hier noch eine überarbeitete Fassung

verbesserter plan 08.02 1-layout1 (02 1-layout1, 286 KB)

Die Arbeit mit AutoCAD ging anfänglich relativ schnell voran. Jedoch hab ich am Anfang vergessen verschiedene Layer einzustellen, weshalb es nachher recht schwer war den unterschiedlichen Gebäuden und Flächen, Farben zuzuweisen. Am längsten hat es gedauert letztendlich das Layout zu erstellen. Das lag daran, dass die Textbearbeitung so kompliziert war. Sie erschien immer in einer so großen Größe, dass man die Schrift gar nicht mehr sehen konnte. Außerdem musste man für die Bemaßungsangaben jedesmal das Koordinatensystem umändern, damit die Maße gestimmt haben und nicht auf dem Kopf standen.

Der fertige Plan

plan 1 08.02 1-layout1 (02 1-layout1, 283 KB)

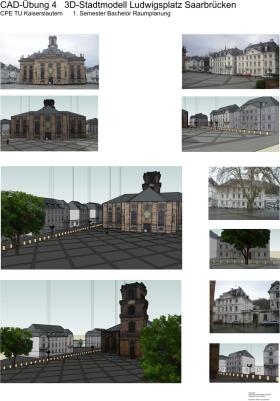

Das Sketch-up Programm war in vielerlei Hinsicht schwerer zu bedienen ald die vorangegangenen Programme. Dies lag auch daran, nun auch in der dritten Dimension zu arbeiten. Eines der größten Probleme war, dass die Plangrundlage nicht genau auf den Achsen lag, wodurch man gezwungen war, die Linien schräg zu den Achsen verlaufen zu lassen, was den ganzen Prozess ungenau machte und erheblich verlängerte. Außerdem war die Plangrundlage in sich schief, was es meist unmöglich machte rechte, winkel und somit gerade, ebene Flächen zu produzieren, weshalb man meist eine querlinie ziehen musste und man dadurch wiederum Probleme mit dem Extruhieren hatte. Beim Extruhieren gab es das Problem, dass sich die Textur z.B. beim herausziehen total verzerrte und sich schief stellte.
Die Bäume, Straßenlaternen und Personen stammen aus dem "Google-Warehouse".

Der Plan

Modell 13.01.2010

Modell 11.01.2010

Modell 06.01.2010

Modell 04.01.2010
